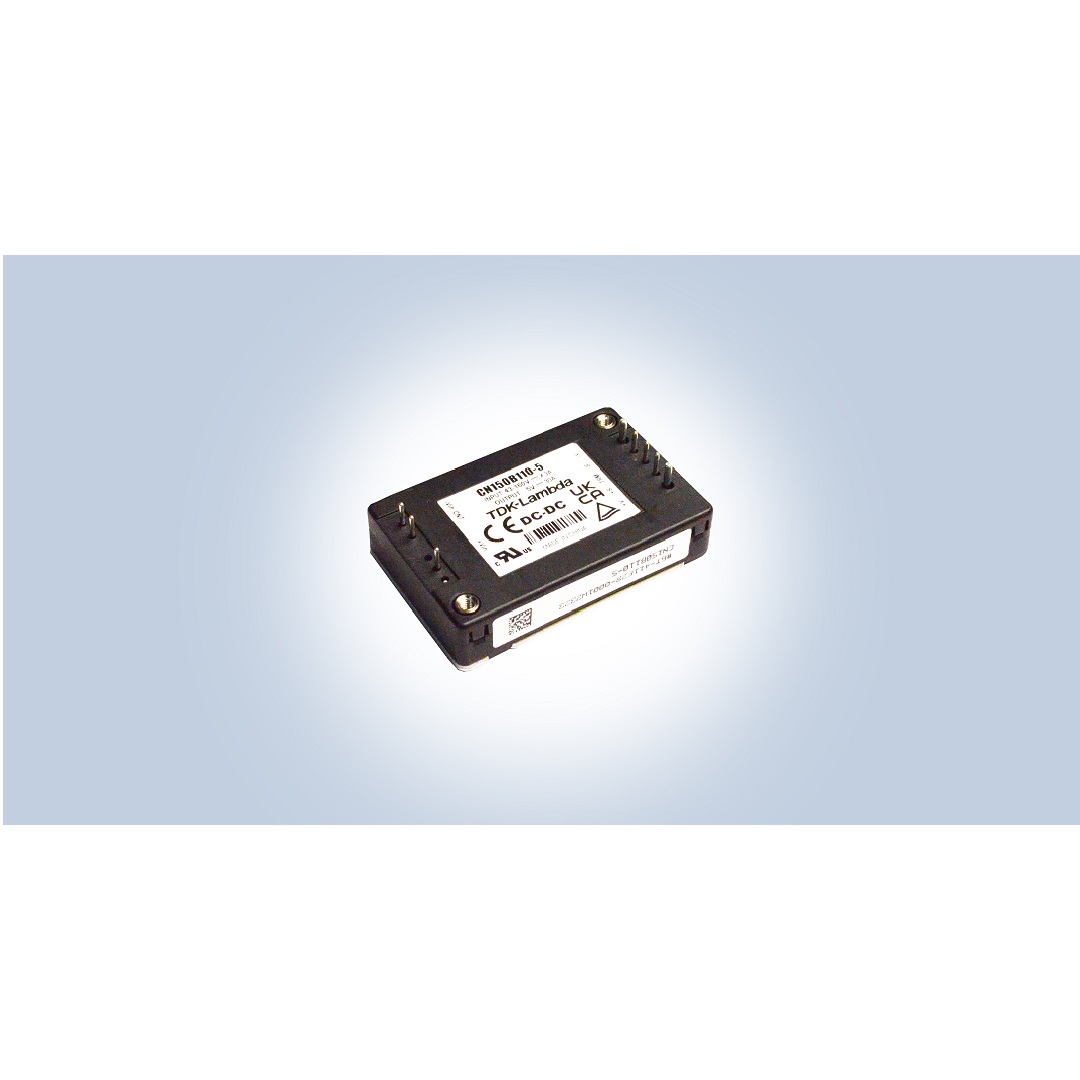

TDK Corporation annuncia l’ampliamento della serie CN-B110 a marchio TDK-Lambda con convertitori DC-DC ferroviari e industriali da 50W, 100W e 150W.
In grado di funzionare con un’ampia tensione di ingresso da 43 a 160 Vdc, i convertitori sono compatibili con i sistemi ferroviari da 72 Vdc o 110 Vdc nominali per applicazioni quali il materiale rotabile ferroviario e le apparecchiature di terra.
Questi convertitori aggiuntivi sono disponibili con uscite da 5 V, 12 V, 15 V, 24 V e 48 V e ampliano la serie CN-B110 da 50 a 300 W.
Grazie alla funzione di trim, possono essere regolati con un resistore o una tensione esterna per compensare le cadute di tensione o per adattarsi a tensioni di sistema non standard.
Per soddisfare i requisiti di alta tensione richiesti dai transitori e dall’altitudine di 5000m, la serie CN-B110 ha una distanza sufficiente tra l’ingresso primario e il baseplate per una tensione di isolamento di 2500Vac.
L’isolamento tra ingresso e uscita è di 3000Vac e 500Vac tra l’uscita e il baseplate.
Con un’efficienza fino al 92%, le perdite di potenza sono ridotte al minimo, consentendo ai prodotti di funzionare a temperature della baseplate di -40°C e fino a +100°C, con un declassamento minimo o nullo alle alte temperature.
Il raffreddamento si ottiene utilizzando i dissipatori opzionali o una piastra fredda attraverso la baseplate in alluminio del modulo.
I modelli CN-B110 da 50W a 150W sono dotati di accensione e spegnimento a distanza come standard, con un’uscita ausiliaria opzionale da 7 a 11V 10mA (che sostituisce la funzione negativa di rilevamento a distanza).
Altre opzioni includono il rivestimento della scheda, i fori di montaggio non filettati, la lunghezza ridotta dei pin di 3 mm e l’assenza di incapsulamento (solo per i modelli da 50 e 100W).
Le dimensioni complessive del convertitore a quarter-brick sono 12,7 x 37,2 x 58,3 mm.
Tutti i modelli recano i marchi CE e UKCA per le direttive Low Voltage e RoHS e sono certificati in base agli standard di sicurezza IEC/UL/CSA/EN 62368-1.
Inoltre, la serie soddisfa gli standard per il materiale rotabile IEC 61373 Categoria 1, Classe B per urti/vibrazioni ed è progettata per soddisfare le norme EN 45545-2 (Protezione antincendio sui veicoli ferroviari) ed EN 50155(1) (Apparecchiature elettroniche nei veicoli ferroviari) nei sistemi certificati.
Principali applicazioni
- Materiale rotabile ferroviario, apparecchiature di terra, robotica, veicoli a guida automatica (AGV), ricerca scientifica e apparecchiature per la produzione di energia.
Caratteristiche e vantaggi principali
- Ampio intervallo di ingresso da 43 a 160 Vdc
- Package industriale quarter brick
- Certificato secondo gli standard di sicurezza IEC/UL/CSA/EN 62368-1 e progettato per soddisfare la norma EN45545-2.
- Derating minimo alle alte temperature ambientali
