TDK Corporation presenta una nuova serie di diodi TVS estremamente compatti con parametri adatti alle varie porte dell’interfaccia USB-C e ad altre interfacce ad alta velocità.
I diodi TVS con valori di capacità parassita molto bassi e bassa tensione di clamping sono necessari, soprattutto, per le porte ad alta velocità (Tx / Rx) di USB-C, che funzionano fino a 40 Gbit/s con USB4 version 1.
I prodotti B74111U0033M060 e B74121U0033M060 sono adatti a questo scopo, con valori di capacità molto bassi, rispettivamente di 0,48 pF e 0,65 pF a 1 MHz, il che significa che l’integrità del segnale non viene compromessa. Le tensioni di clamping sono solo 3,8 V o 3,9 V con un ITLP di 8 A.
I dispositivi di protezione sono progettati per tensioni di scarica ESD fino a 15 kV.

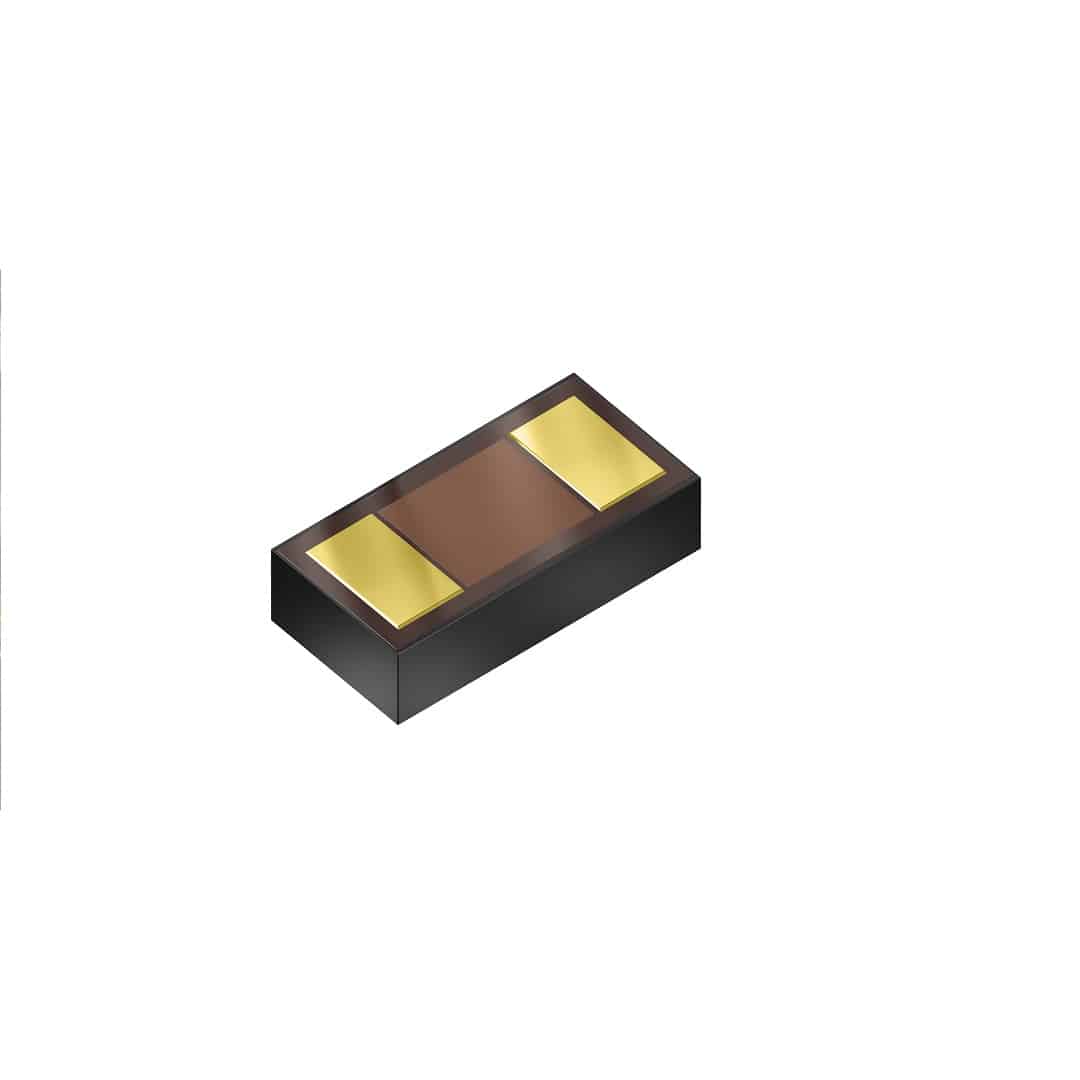

Questi diodi TVS sono prodotti in package WLCSP 01005 e WLCSP 0201 estremamente compatti e sono estremamente piatti con altezze rispettivamente di 100 μm e 150 μm.
Ciò significa che i diodi TVS possono essere integrati anche in moduli SIP USB-C.
I nuovi B74111U0055M060 e B74121U0055M060 con tensioni DC massime fino a 5,5 V sono adatti al bus dati USB2.0 convenzionale di USB-C (D+ / D-).
Le linee di alimentazione VBUS (CC / SBU) possono essere utilizzate per trasmettere un massimo di 100 W con tensioni fino a 20 V e correnti di 5 A.
Anche in questo caso è essenziale una protezione ESD sicura.
A questo scopo, TDK offre i due nuovi tipi B74121G0160M060 con una tensione massima di lavoro di 16 V e B74121G0200M060 con un valore di 20 V e tensioni di clamping rispettivamente di 23 V e 27 V, a un ITLP di 8 A.
Sono caratterizzati da valori di capacità di 6 pF e 5 pF, rispettivamente, con un’elevata linearità e sono classificati per tensioni di scarica di contatto ESD di 15 kV.
Inoltre, sono progettati nel fattore di forma compatto WLCSP 0201 con un’altezza di 150 μm.
In totale, per la protezione ESD completa dell’USB-C sono necessari fino a tre diversi tipi di diodi TVS, a causa dei diversi requisiti.
Oltre all’USB-C, i componenti di protezione ESD possono essere utilizzati anche per altre interfacce ad alta velocità come Thunderbolt, HDMI, Display Port, FireWire, DVI, S-ATA o SWP/NFC.
I dispositivi finali tipici sono smartphone, tablet, notebook, dispositivi indossabili (wearables) o componenti di rete.
Caratteristiche
- Basse tensioni di clamping, ad esempio 3,8 V con ITLP di 8 A
- Valori di capacità di almeno 0,48 pF
- Forme compatte dei package WLCSP 01005 e WLCSP 0201
- Altezze estremamente piatte di 100 μm o 150 μm
- Elevata robustezza contro tensioni di scarica di contatto ESD di 15 kV
