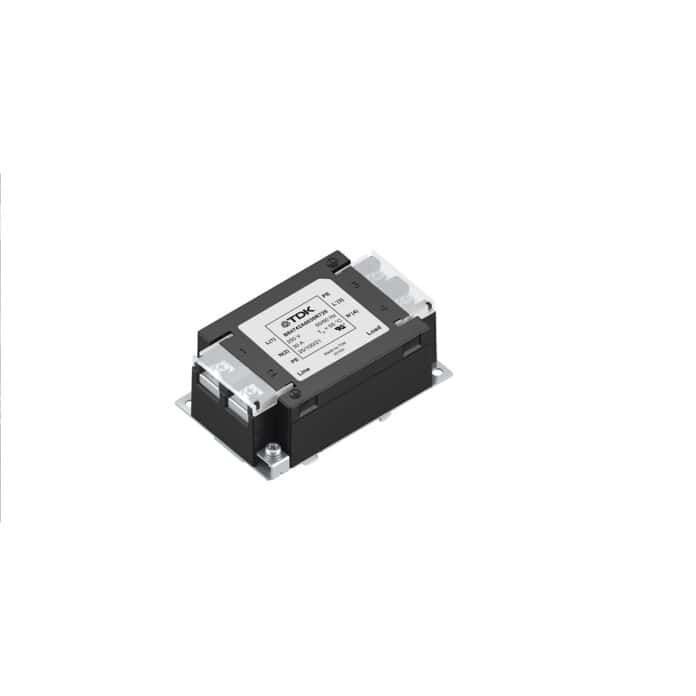

TDK Corporation ha ampliato la sua gamma di filtri EMC monofase con la serie B84742A*R725.
Questi componenti servono per applicazioni in AC e in DC fino a 250 V e con correnti nominali da 6 A a 30 A.
Ciò significa che possono essere utilizzati per le infrastrutture in corrente continua sempre più diffuse nei settori dell’industria e dell’edilizia.
Disponibili in cinque versioni, i piccoli filtri EMC monofase da 97 x 60 x 34,5 mm, con un peso massimo di 310 g, possono essere agganciati in modo rapido e pratico alla guida DIN TH35, nota anche come guida top-hat.
I conduttori sono fissati con viti M4 e la connessione a vite è dotata di protezione al tatto.
In particolare, la perdita di inserzione dei filtri è molto elevata: a seconda del modello, è di 40 dB per il rumore di modo comune e di oltre 80 dB per il rumore di modo differenziale a frequenze comprese tra 70 kHz e 10 MHz.
Allo stesso tempo, le correnti di dispersione sono molto basse, inferiori a 2 mA, il che impedisce l’intervento involontario degli RCD.
Tutti i tipi di questa famiglia di prodotti sono omologati UL e sono specificati per una temperatura nominale fino a 55 °C.
Per brevi periodi di tempo, i filtri EMC possono gestire correnti più elevate; il 150% della corrente nominale è consentito per tre minuti all’ora e addirittura il 250% per 30 secondi all’ora.
Ciò è particolarmente utile nelle applicazioni di azionamento quando si avviano i motori elettrici.
Altre applicazioni tipiche sono gli alimentatori e l’ICT.
Applicazioni principali
Alimentatori
Elettronica industriale
Information and communication technology (ICT)
Applicazioni in AC e DC
Caratteristiche e vantaggi principali dei filtri EMC
Elevata perdita di inserzione
Montaggio snap-in per DIN rail TH35
Approvazione UL
