Toshiba Electronics Europe annuncia l’introduzione di quattro fotoaccoppiatori che risolvono i problemi causati dai segnali con tempi lenti di salita e discesa del segnale e dagli alimentatori ad avvio lento.
Questi dispositivi utilizzano emettitori di luce e ricevitori con un isolante trasparente che fornisce un grado elevato di isolamento elettrico in un minuscolo package.
Le applicazioni sono ampie e varie, ma una delle applicazioni più popolari è nei controllori logici programmabili (PLC) che sono essenziali per l’automazione delle fabbriche moderne.
Per funzionare correttamente, i fotoaccoppiatori richiedono segnali di ingresso caratterizzati da un tempo di salita minimo per evitare commutazioni indesiderate in uscita.

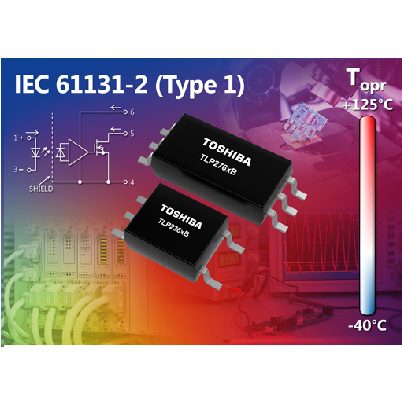

I quattro nuovi fotoaccoppiatori (TLP2362B, TLP2368B, TLP2762B, TLP2768B) sono conformi alla norma IEC 61131-2 (Tipo 1) e forniscono l’isteresi per la soglia di corrente diretta in ingresso e per il circuito di alimentazione: ciò li rende adatti all’utilizzo in ambienti caratterizzati da rumore EMC elevato.
La presenza dell’isteresi all’interno del dispositivo assicura il mantenimento dello stato «alto» o «basso» senza ulteriori commutazioni.
L’isteresi integrata elimina la necessità di circuiti esterni (come i trigger Schmitt) e riduce complessità e costi.
Le applicazioni esigenti come i PLC richiedono fotoaccoppiatori con velocità di trasmissione dati superiori rispetto ai livelli tipici di pochi Kbps.
I quattro nuovi fotoaccoppiatori incorporano un amplificatore ad elevato guadagno e ad alta velocità che consente ai TLP2362B e TLP2762B di supportare velocità di 10 Mbps e ai TLP2368B e TLP2768B di supportare 20 Mbps.
Ciò consente di ottenere una comunicazione più rapida nelle applicazioni finali.
Tutti i dispositivi sono in grado di fornire una corrente di uscita (Io) di 25 mA e possono tollerare tempi di salita e discesa dell’ingresso fino a 60 secondi.
Il funzionamento rimane inalterato a condizione che la tensione di alimentazione (VCC) si stabilizzi entro 60 secondi.
I dispositivi TLP2368B e TLP2768B raggiungono un ritardo di propagazione inferiore a 60 ns.
Il TLP2362B e il TLP2368B sono alloggiati in un package SO6 a 5 pin che misura 3,7 x 7,0 x 2,3 mm con una tensione di isolamento (BV s) che supera i 3750 Vrms.
Il TLP2762B e il TLP2768B sono alloggiati in un package SO6L (3,84 x 10,0 x 2,3 mm) e sono classificati per BVS superiori a 5000 Vrms.
Tutti e quattro i nuovi fotoaccoppiatori sono in grado di funzionare a temperature ambiente fino a 125°C (con una temperatura minima di -40°C), e garantiscono il funzionamento affidabile in tutte le condizioni per applicazioni finali quali i PLC.
