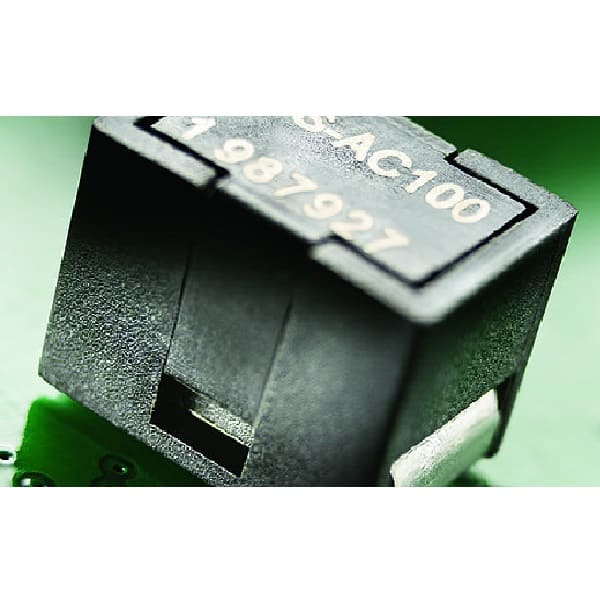

Il fusibile termico SCHURTERS RTS ha una nuova variante con una temperatura di intervento di >175°C.
RTS (Reflowable Thermal Switch) è un dispositivo di protezione da sovratemperatura particolarmente compatto pensato per semiconduttori di potenza in tecnologia SMD.
Il dispositivo è stato sviluppato per proteggere i semiconduttori di potenza altamente integrati dal surriscaldamento.
Prima dell’attivazione meccanica, il nuovo fusibile termico può essere saldato su saldatrici a riflusso convenzionali con profili fino a 260 °C.
Protezione contro la fuga termica
La fuga termica (o runway) si riferisce al surriscaldamento di un semiconduttore di potenza per causa di un processo auto-rinforzante che produce calore.
Due delle ragioni di questo sono la tendenza ad aumentare la densità di potenza e la miniaturizzazione dei circuiti elettronici.
RTS protegge i semiconduttori di potenza dal runaway termico. In questi frangenti, il fusibile termico agisce come un dispositivo di sicurezza e interrompe in modo affidabile il circuito già a partire dalla temperatura 175 °C.
Minimo ingombro
Nonostante la sua funzionalità aggiuntiva di shunt, il nuovo dispositivo di protezione da sovratemperature ha le stesse dimensioni compatte e la stessa capacità di rottura massima. Sul suo piccolo ingombro di 6,6 x 8,8 mm, RTS può gestire correnti di funzionamento fino a 130 A e tensioni nominali fino a 60 VDC.
Sensore di misurazione della corrente integrato (shunt)
RTS è presente in una versione con resistenza integrata, detta “shunt”, con una dipendenza dalla temperatura particolarmente bassa.
Questa resistenza permette una misurazione precisa della corrente e consente una protezione supplementare, non termica, del circuito.
