In questo articolo esploriamo l’importanza dei printed circuit board assemblies (PCBA – assemblaggi di circuiti stampati) ad alte prestazioni per i sistemi solari. Utilizzeremo due dispositivi importanti: i power meter (misuratori di potenza) e i data logger (registratore di dati), esaminando come i loro PCBA contribuiscano a un efficace monitoraggio e ottimizzazione dell’energia.
Il ruolo dei Power Meter e dei Data Logger
Con i sistemi di energia solare che stanno diventando una pietra miliare dell’energia sostenibile, un monitoraggio efficace del sistema è essenziale per garantire l’efficienza e l’affidabilità. I power meter e i data logger svolgono un ruolo fondamentale nelle configurazioni, consentendo il monitoraggio dell’energia in tempo reale, l’analisi delle prestazioni e un processo decisionale informato. Alla base della funzionalità di questi dispositivi ci sono assemblaggi di PCB (PCBA) specializzati, progettati per gestire i requisiti unici degli ambienti di energia solare, tra cui correnti elevate, stress ambientali e precisione dei dati.
Per i sistemi di energia solare un monitoraggio accurato e costante è fondamentale per massimizzare l’efficienza, individuare tempestivamente potenziali problemi e prolungare la vita dei componenti del sistema. I power meter e i data logger hanno scopi distinti ma complementari:
(i) Power meter: Tracciano in tempo reale parametri quali tensione, corrente e potenza erogata, fornendo informazioni sulle prestazioni immediate del sistema.
(ii) Data logger: Memorizzano dati dettagliati sulle prestazioni per periodi prolungati, consentendo agli operatori di analizzare i dati storici, ottimizzare le impostazioni e programmare la manutenzione preventiva.
L’insieme di questi strumenti offre una visione completa della produzione di energia e dei modelli di consumo di un sistema, guidando gli utenti a effettuare regolazioni informate che migliorano l’efficienza e la durata.

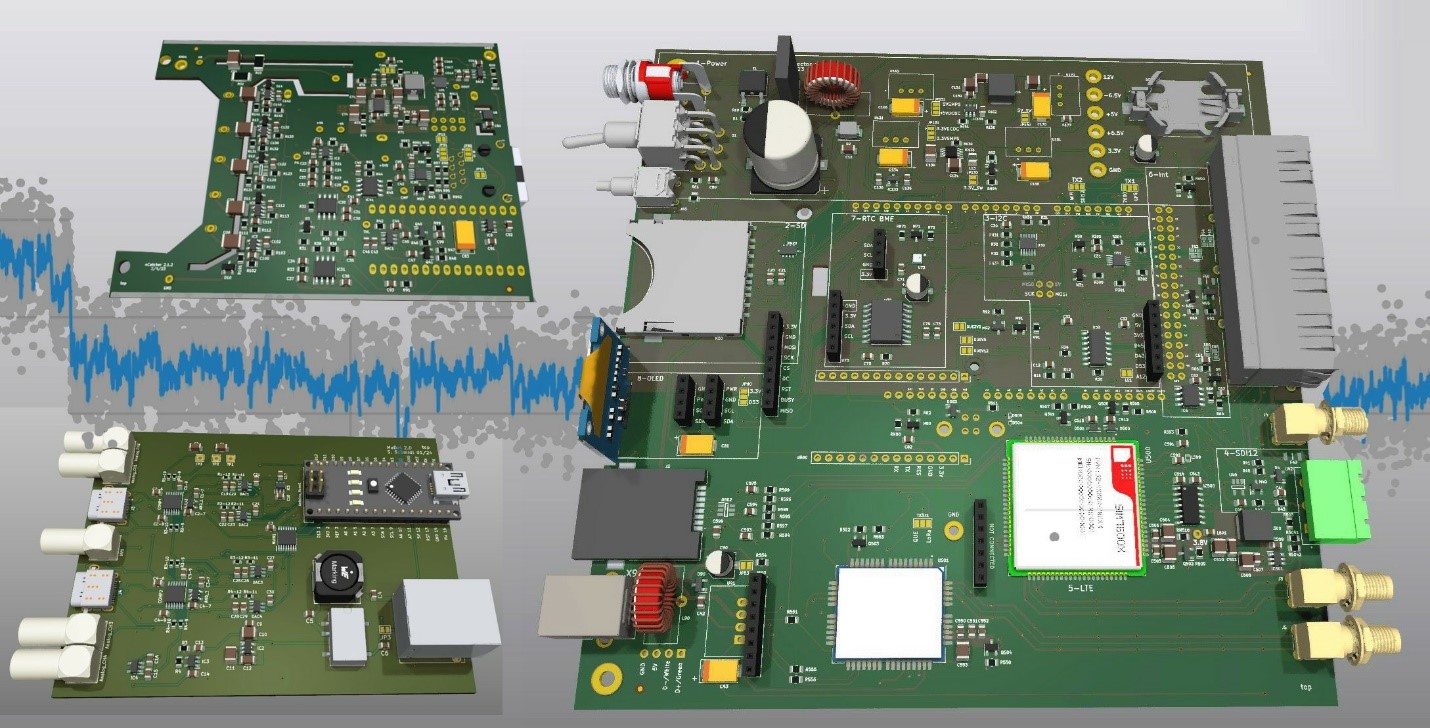

Considerazioni chiave sulla progettazione di PCBA per power meter e data logger
La progettazione di PCBA per power meter e data logger è un processo specializzato che risponde alle rigorose esigenze degli ambienti solari. Queste schede devono offrire prestazioni robuste con carichi di corrente elevati, mantenere l’integrità dei dati e garantire la durata contro i fattori ambientali.
Ecco gli aspetti critici della progettazione:
- Integrità del segnale per un monitoraggio accurato
Per acquisire dati affidabili, i power meter e i data logger devono mantenere l’integrità del segnale:
(i) Componenti di alta precisione: Resistori, condensatori e convertitori analogico-digitali (ADC) con variazioni di tolleranza minime garantiscono misure accurate.
(ii) Tecniche di riduzione del rumore: Una messa a terra, una schermatura e una spaziatura adeguate contribuiscono a ridurre le interferenze elettromagnetiche (EMI), che sono fondamentali per mantenere la precisione in scenari ad alta corrente.
- Gestione termica per prevenire il surriscaldamento
I sistemi di energia solare funzionano continuamente e spesso in ambienti ad alta temperatura, rendendo il controllo termico essenziale per le prestazioni del PCBA:
(i) Materiali che dissipano il calore: L’uso di strati di rame o di PCB con anima in metallo aiuta a dissipare il calore.
(ii) Vias termici e dissipatori di calore: I vias termici dirigono il calore in eccesso lontano dai componenti, mentre i dissipatori di calore migliorano ulteriormente il controllo della temperatura.
- Protezione ambientale per la longevità
I power meter e i data logger sono spesso esposti a condizioni esterne, quindi le loro PCBA devono essere resistenti all’umidità, alla polvere e alle fluttuazioni di temperatura:
(i) Rivestimento conforme: L’applicazione di un rivestimento conforme protegge i PCB dai rischi ambientali, come l’umidità e la polvere, che possono compromettere la funzionalità nel tempo.
(ii) Involucri robusti: Gli involucri con grado di protezione IP proteggono i PCBA dagli elementi esterni, migliorandone la resistenza e la longevità.
- Efficienza energetica per un consumo minimo di energia
Poiché i dispositivi di monitoraggio devono funzionare senza appesantire il sistema, è fondamentale un basso consumo energetico:
(i) Microcontrollori a basso consumo: La scelta di microcontrollori efficienti riduce il consumo energetico senza sacrificare le prestazioni.
(ii) Tecniche di gestione dell’energia: L’uso di modalità di sospensione e di circuiti efficienti riduce al minimo il consumo di energia quando la registrazione dei dati è inattiva.
Applicazione di PCBA ad alte prestazioni nei sistemi di energia solare
L’efficacia dei dispositivi e dei moduli nei sistemi di energia solare dipende in modo significativo dalla qualità dei loro PCBA. Vediamo due esempi: I power meter e i data logger, per capire come i PCBA ad alte prestazioni influiscono sulla funzionalità dei dispositivi nei sistemi a energia solare.

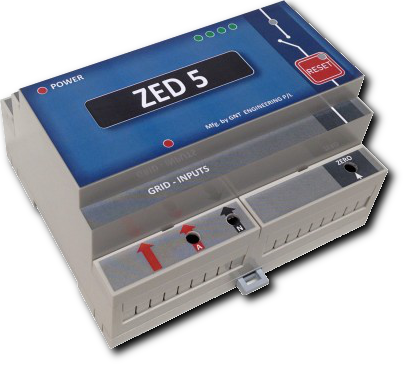

- Misuratori di potenza/Zero Export Device (ZED)
I power meter devono misurare con precisione le metriche in tempo reale e sopportare le correnti elevate dei sistemi solari. Le caratteristiche principali dei PCBA per power meter includono:
(i) Sensori ad alta precisione: Sensori come resistenze shunt e sensori a effetto Hall sono integrati nei PCBA per acquisire dati precisi su corrente e tensione.
(ii) Elevate frequenze di campionamento: I circuiti stampati con capacità di campionamento rapido garantiscono un’accuratezza in tempo reale, fondamentale per il rilevamento tempestivo dei guasti.

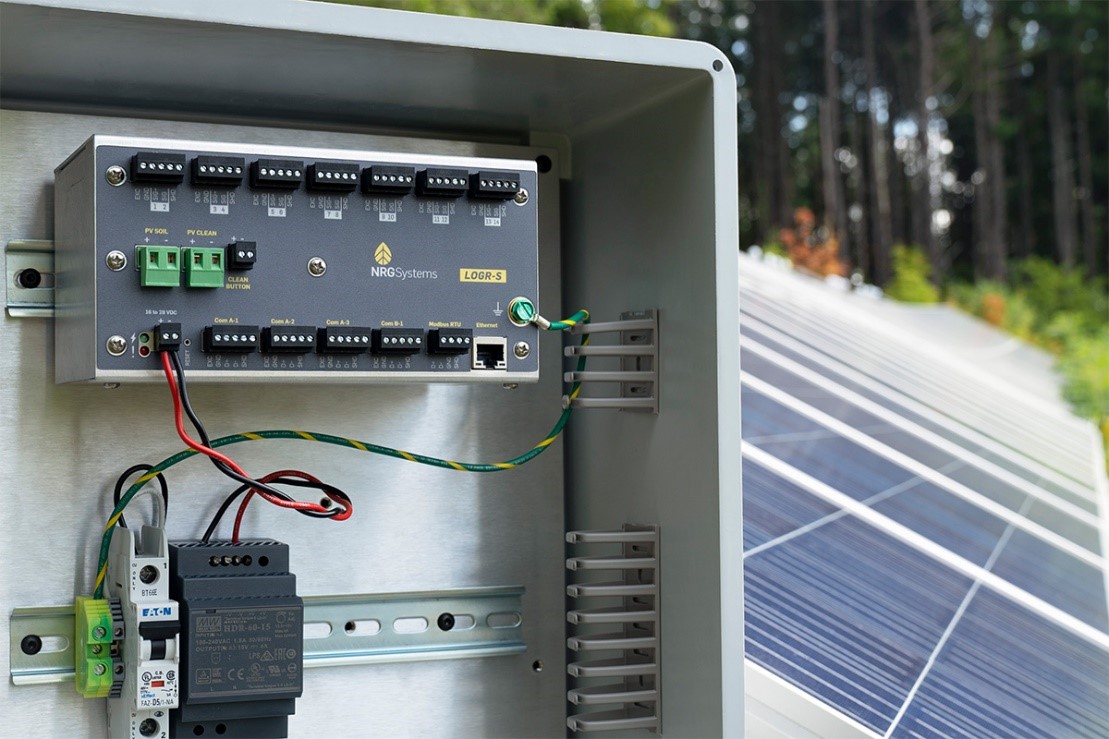

- Data logger
I data logger si basano su PCBA robusti per memorizzare i dati in modo affidabile nei sistemi solari, dove le condizioni possono variare notevolmente. Gli elementi fondamentali dei PCBA per data logger includono:
(i) Memoria incorporata: La memoria flash e i moduli di archiviazione integrati nel PCB consentono di conservare i dati senza alimentazione.
(ii) Opzioni di connettività: L’integrazione di moduli Wi-Fi, Bluetooth o USB consente l’accesso e l’esportazione dei dati in remoto.
Vantaggi dell’uso di PCBA ad alte prestazioni nei sistemi di energia solare
Quando i power meter e i data logger incorporano PCBA di alta qualità, i sistemi solari ottengono vantaggi significativi:
(i) Miglioramento del monitoraggio in tempo reale: I PCBA ad alte prestazioni consentono ai power meter di fornire informazioni immediate, aiutando a rilevare i problemi e a prevenire i tempi di fermo.
(ii) Manutenzione e risoluzione dei problemi informata: Grazie ai dati storici dei data logger, gli operatori del sistema possono eseguire una manutenzione predittiva ed effettuare regolazioni proattive.
(iii) Maggiore efficienza energetica: I dati consentono di ottimizzare la produzione e l’utilizzo dell’energia, riducendo gli sprechi e massimizzando i risparmi energetici.
(iv) Gestione e controllo a distanza: Molti PCBA supportano l’integrazione IoT, consentendo il monitoraggio remoto, prezioso per le installazioni su larga scala e i sistemi off-grid.
Innovazioni nella tecnologia PCBA per i sistemi a energia solare
Con il progredire della tecnologia dell’energia solare, le innovazioni nella progettazione dei PCBA migliorano l’efficienza e l’affidabilità dei sistemi di energia solare:
- PCBA pronti per l’IoT
I PCBA abilitati all’IoT per i sistemi a energia solare consentono ai dispositivi e ai moduli di collegarsi direttamente alle piattaforme cloud, supportando l’analisi dei dati in remoto e gli avvisi in tempo reale. Questa connettività può migliorare significativamente l’efficienza di grandi impianti solari, fornendo un controllo e un monitoraggio centralizzati.
- PCBA Rigid-flex
I PCB Rigid-flex combinano la durata delle schede rigide con la flessibilità necessaria per i layout complessi. Questi PCBA offrono soluzioni salvaspazio per dispositivi compatti a energia solare, assicurando che gli strumenti di monitoraggio si inseriscano perfettamente nei vari progetti di sistema.
L’esperienza di PCBONLINE nei PCBA ad alte prestazioni per sistemi solari
I PCBA ad alte prestazioni sono essenziali per l’affidabilità dei power meter e dei data logger nei sistemi a energia solare. Queste schede supportano le complesse esigenze del monitoraggio solare, tra cui la gestione di correnti elevate, la registrazione precisa dei dati e la resistenza all’ambiente.
PCBONLINE è un produttore unico di PCBA, specializzato nella fabbricazione, nell’assemblaggio e nel collaudo di PCB di alta qualità per applicazioni di energia solare. Con una vasta esperienza power meter, data logger, inverter, sistemi di gestione delle batterie, ecc, PCBONLINE fornisce soluzioni PCBA affidabili e personalizzate che migliorano l’efficienza e la longevità dei sistemi di energia solare. Grazie alla qualità della produzione e all’eccellenza del design, PCBONLINE sostiene un futuro più pulito e sostenibile, promuovendo la tecnologia solare in tutto il mondo.
