Toshiba Electronics ha annunciato il lancio di una nuova serie di regolatori di tensione a bassa caduta di tensione (LDO) nel package ultra-miniaturizzato DFN4D.
La nuova famiglia di dispositivi si rivolge specificamente ad applicazioni miniaturizzate alimentate da batterie di piccole dimensioni e ne riduce significativamente il consumo energetico, allungandone così la durata utile.
Con l’aumento della domanda di apparecchi/moduli IoT, di moduli di comunicazione, di dispositivi indossabili e di altre apparecchiature miniaturizzate alimentate a batteria, i nuovi regolatori LDO aiuteranno i progettisti a soddisfare le aspettative sempre crescenti degli ingegneri.
La nuova serie TCR3LM offre una gamma completa di oltre trenta dispositivi che coprono l’intervallo di tensioni da 0,8V DC a 5,0V DC con una tensione di ingresso (VIN) compresa tra 1,4 VDC e 5,5 VDC.
Ogni dispositivo è in grado di erogare fino a 300 mA di corrente in uscita (IOUT).
Il nuovo TCR3LM offre prestazioni di regolazione migliorate con un valore tipico della tensione minima di regolazione (VDO) di soli 137 mV.
Potendo ottenere la tensione in uscita con una tensione di ingresso inferiore, il consumo della batteria risulta ridotto.
È stata anche migliorata la risposta ai transitori sul carico, con un conseguente aumento della stabilità dell’uscita in presenza di fluttuazioni sul carico.
Toshiba ha raggiunto un valore tipico di risposta al transitorio di -70 mV / +35 mV con un’uscita a 2,8 V e IOUT = 1 mA 100 mA, ed è riuscita, inoltre, a ridurre la corrente di riposo (IB(ON)) a un valore tipico di soli 1,2 μA .

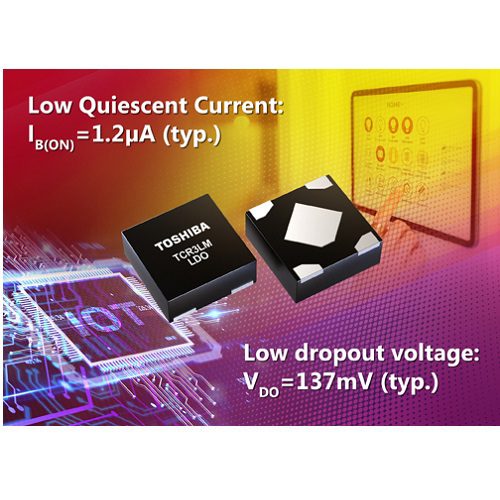

La soluzione ultra-compatta è contenuta in un package DFN4D che misura appena 1,0 × 1,0 × 0,37 mm.
Inoltre, essendo possibile utilizzare condensatori ceramici miniaturizzati in ingresso e in uscita, le dimensioni complessive della soluzione vengono ulteriormente ridotte.
Malgrado le dimensioni contenute, questi regolatori LDO ricchi di funzionalità offrono la protezione da sovracorrente e sovratemperatura, nonché una funzione di scarica automatica.
