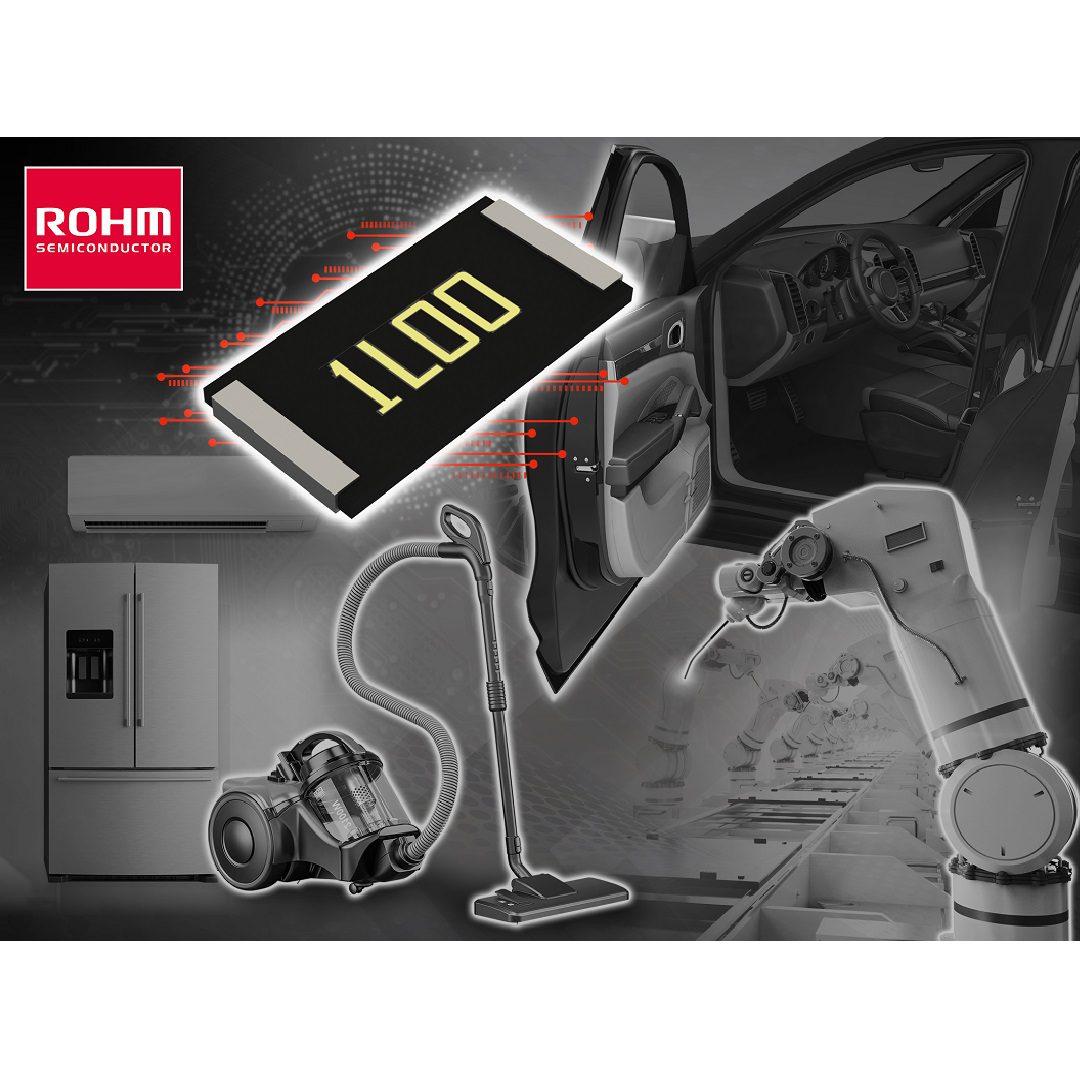

ROHM ha aggiunto tre nuovi prodotti con una potenza nominale di 5 W e valori di resistenza di 0,5 mΩ, 1 mΩ e 1,5 mΩ alla serie di resistori di shunt a elemento metallico standard PMR100 con package 2512 (0,25″ × 0,12″)/6432 (6,4 × 3,2 mm) progettati per le unità di controllo motore e i circuiti di potenza in applicazioni automotive, nonché per apparecchiature industriali e di consumo.
I resistori di shunt per il rilevamento della corrente vengono principalmente utilizzati per la protezione dalle sovracorrenti negli alimentatori, il rilevamento del livello della batteria e i circuiti di pilotaggio del motore in un’ampia gamma di settori, tra cui quello automotive, delle apparecchiature industriali e dell’elettronica di consumo.
Per ottenere i risparmi energetici necessari per le varie applicazioni è indispensabile un controllo accurato dei circuiti tramite resistori di shunt altamente accurati e affidabili.
Non solo: via via che le funzionalità applicative migliorano, le schede diventano più dense, richiedendo così resistori di shunt più piccoli e di potenza maggiore.
In particolare, nel settore automotive è importante garantire un’elevata accuratezza di rilevamento persino in ambienti caratterizzati da temperature elevate.
I nuovi prodotti raggiungono una potenza nominale di 5 W utilizzando nuovi materiali con caratteristiche di temperatura e un derating di temperatura del terminale eccellenti, il che li rende ideali per i chip piatti con package 6432 e pellicola protettiva.
Grazie a una potenza nominale circa 2,5 volte più alta rispetto ai prodotti PMR100 da 2 W tradizionali e circa 1,7 volte più alta rispetto ai modelli da 3 W è possibile sostituire resistori ad alta potenza di dimensioni maggiori, contribuendo a una maggiore miniaturizzazione in numerose applicazioni.
Sono, inoltre, garantiti una temperatura nominale del terminale di 130 °C (per i prodotti da 0,5 mΩ e 1 mΩ) e un range di temperature di esercizio da -65 °C a +175 °C, per un funzionamento stabile anche in ambienti con temperature estreme.
L’eccellente coefficiente di temperatura della resistenza (TCR) di ±75 ppm/°C assicura un rilevamento della corrente estremamente accurato e affidabile.
ROHM continua a compiere progressi nello sviluppo di resistori. Aumentando ulteriormente i range di potenza e resistenza, ROHM può ampliare la serie PMR100 in modo da includere modelli compatti, a potenza e accuratezza elevate, e resistenti alle alte temperature, così come resistori da 4 W in formati più piccoli quali package 1210 (0,12″ × 0,1″)/3225 (3,2 mm × 2,5 mm) e package 2010 (0,2″ × 0,1″)/5025 (5 mm × 2,5 mm).
Serie PMR
La serie PMR è costituita dai resistori a elemento metallico più ampiamente utilizzati tra quelli della line-up di resistori di shunt di ROHM.
Sono disponibili sette package standard del settore che vanno da 0402 (0,04″ × 0,02″) / 1005 (1 × 0,5 mm) a 2512 (0,25″ × 0,12″) / 6432 (6,4 × 3,2 mm).
Inoltre, l’adozione di un’esclusiva struttura trimless elimina l’aumento della temperatura del prodotto provocato dalla concentrazione di corrente localizzata.
Consente, inoltre, una più ampia distanza tra gli elettrodi, migliorando la facilità di progettazione dello schema persino con resistenze di 0,5 mΩ.
Esempi applicativi dei resistori
I nuovi prodotti sono universalmente compatibili per il rilevamento della corrente in un’ampia gamma di applicazioni.
• Automotive: servosterzi elettrici (EPS), compressori elettrici, pompe dell’olio/acqua, motori per porte, controller ADAS, ecc.
• Apparecchiature industriali: moduli di potenza industriali, condizionatori di potenza, utensili elettrici, inverter fotovoltaici, alimentatori per server, UPS, alimentatori per base station, ecc.
• Applicazioni di consumo: elettrodomestici (ad esempio, climatizzatori, frigoriferi, aspirapolvere, lavatrici), ecc.
