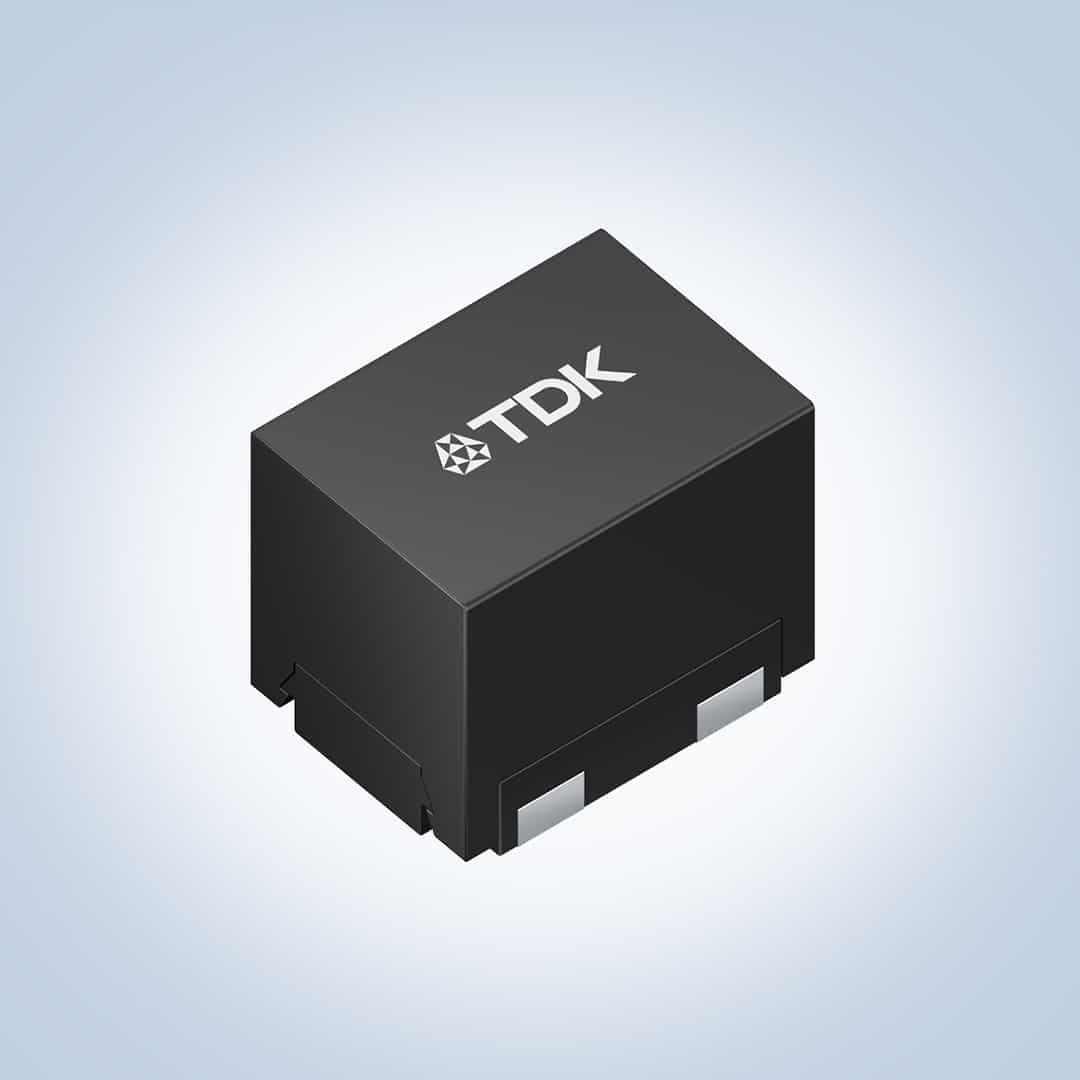

TDK Corporation segna un nuovo capitolo nell’elettronica con lo sviluppo del J404, il primo limitatore di corrente inrush in tecnologia SMD (Surface-Mount Device) basato su termistori PTC (Positive Temperature Coefficient).
Questo dispositivo, progettato per tensioni DC fino a 500 V e tensioni AC fino a 350 V, regola automaticamente e intrinsecamente le correnti eccessive in applicazioni come i collegamenti DC e i dispositivi di ricarica nell’elettromobilità.
Dimensioni ridotte, prestazioni elevate
Con dimensioni di soli 13.5 x 10 x 11 mm, il J404 consente un risparmio di spazio fino al 70% sulla scheda a circuito stampato (PCB), oltre a una significativa riduzione del peso.
La sua conformazione lo rende ideale per l’elaborazione rapida nelle linee di produzione automatizzate, posizionandolo come componente di scelta per una vasta gamma di applicazioni industriali e automobilistiche.
Protezione affidabile e qualità garantita
Il dispositivo diventa altamente resistivo a una temperatura di riferimento di +170 °C, con una capacità termica di 1 J/K e una costante di tempo termico di 100 s.
A temperatura ambiente, la resistenza elettrica è di 500 Ω, con un valore minimo di 150 Ω.
Il J404 è in grado di interrompere un difetto (cortocircuito) fino a 100 volte e fino a 100.000 cicli durante la carica e scarica dei condensatori.
Un baluardo contro le sovracorrenti
I grandi condensatori nei circuiti di collegamento DC, presenti negli inverter per e-mobilità o nei variatori di velocità nelle applicazioni industriali, si comportano temporaneamente come un cortocircuito nel momento in cui vengono attivati. L’energia elevata generata non deve danneggiare altri componenti nel sistema; lo stesso vale in caso di difetto.
Il termistore PTC del J404 fornisce tale protezione: si riscalda rapidamente a causa dell’alta corrente e diventa altamente resistivo in breve tempo, riducendo così la corrente a un livello sicuro.
Un passo avanti per l’elettronica di potenza
Con la qualifica secondo lo standard AEC-Q200, il J404 non solo stabilisce un nuovo benchmark per la sicurezza e l’efficienza nei dispositivi elettronici, ma offre anche una soluzione riarmabile intrinsecamente sicura in caso di guasto.
Questo componente di TDK rappresenta un’avanzata significativa per i progettisti di sistemi elettronici, che ora possono contare su una soluzione più compatta, leggera e affidabile per la gestione delle correnti inrush.
