La nuova serie HAL 302x di TDK Micronas è ora disponibile presso Rutronik. Si tratta di una famiglia di sensori di posizione angolare contactless basati su effetto Hall, progettati per applicazioni che richiedono alta precisione, robustezza ai campi parassiti e risposta ad alta velocità.
I modelli HAL 3020 e HAL 3021 offrono misure angolari su 360° grazie alla rilevazione dei componenti verticali del campo magnetico (BZ), con uscite analogiche sin/cos sia differenziali sia single-ended, ideali per elaborazioni standardizzate da parte di microcontrollori o ECU.
Architettura a piastre orizzontali per alta accuratezza e flessibilità
Le principali differenze tra HAL 3020 e HAL 3021 risiedono nell’architettura interna: il primo utilizza tre piastre orizzontali ed è ottimizzato per applicazioni a basso consumo, mentre il secondo integra sei piastre per una maggiore immunità a tolleranze meccaniche statiche e dinamiche, un miglior rapporto segnale-rumore e la possibilità di operare con air gap più ridotti e magneti più compatti.
In entrambi i casi, l’innovativa disposizione delle piastre Hall minimizza gli errori dovuti a variazioni di temperatura e tensione di alimentazione.
Ottimizzati per applicazioni dinamiche fino a 60.000 giri/min
Grazie all’ampia larghezza di banda in uscita e al tempo di risposta ridotto, i sensori HAL 302x risultano particolarmente adatti per il rilevamento della posizione nei motori rotanti ad alta velocità, come quelli utilizzati nei settori della light e-mobility (e-bike, monopattini elettrici, monoruota), nella robotica industriale e nei macchinari agricoli e pesanti.
La possibilità di eseguire misure precise per la commutazione del motore e la rilevazione del carico li rende strumenti affidabili anche per sistemi complessi di controllo motore.
Compensazione attiva dei campi parassiti e funzioni diagnostiche integrate
Un vantaggio distintivo della serie HAL 302x è l’efficace compensazione attiva dei campi magnetici parassiti, sia DC che AC, che consente di ridurre la necessità di schermature costose o magneti di grandi dimensioni.

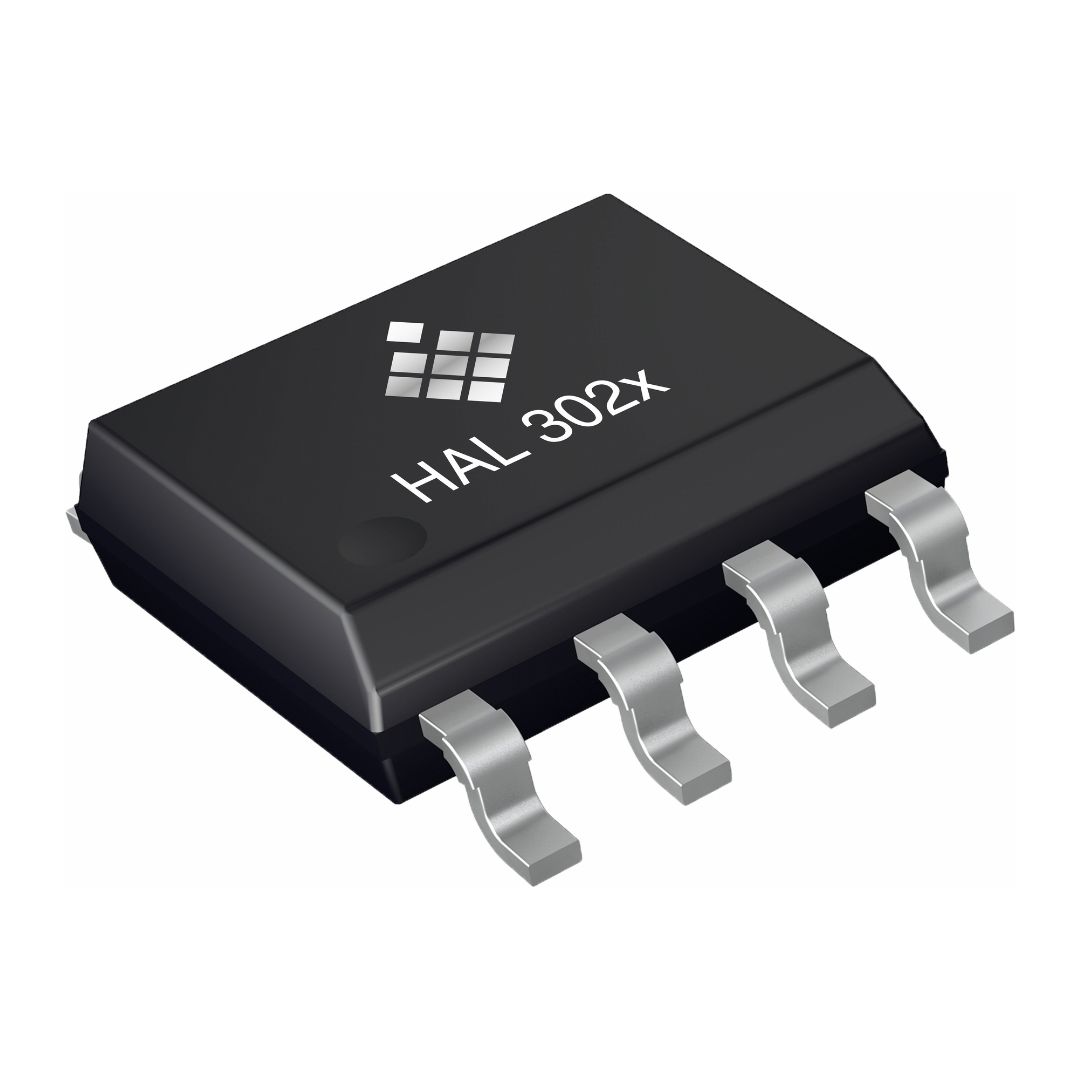

La gamma opera in un ampio intervallo termico da –40 °C a +170 °C ed è disponibile in contenitore SOIC8 SMD a otto pin.
Le funzionalità di diagnostica includono il rilevamento di sovratensioni, sottotensioni e rotture dei cavi durante il normale funzionamento.
Ampia versatilità per applicazioni automotive e industriali
Tra le principali applicazioni figurano il rilevamento della posizione del rotore nei motori BLDC, PMSM e ACIM, il controllo di attuatori per trasmissione e frizione, pompe olio elettriche, valvole attive, motori tergicristallo, oltre a sistemi di frenata elettroidraulici ed elettromeccanici (EHB/EMB) e servosterzi elettrici (EPS).
La compatibilità con tensioni di alimentazione comprese tra 3,0 e 5,5 V e l’uscita analogica radiometrica rendono i sensori facilmente integrabili in un’ampia gamma di sistemi embedded.
