TDK Corporation ha recentemente esteso la sua gamma di sensori di posizione 3D HAL introducendo i modelli HAL 3930-4100 e HAR 3930-4100.
Questi dispositivi sono stati progettati per elevare gli standard nelle applicazioni automobilistiche e industriali, offrendo una precisione inedita nel rilevamento della posizione e una robusta resistenza ai campi magnetici estranei.
I sensori, con output digitale PWM o SENT, sono categorizzati come ASIL C-ready, rendendoli ideali per sistemi di sicurezza automobilistica fino al livello ASIL D.
Capacità tecniche e ambiti di applicazione
I nuovi sensori si distinguono per la loro versatilità e precisione in una varietà di applicazioni. Sono essenziali nella rilevazione della posizione dell’angolo di sterzo, del cambio, del selettore, del telaio e nella misurazione della posizione dei pedali di acceleratore e freno.
Le loro interfacce di output PWM o SENT configurabili aumentano la loro adattabilità a diversi scenari d’uso.
Inoltre, la funzione di switch integrata nei sensori consente configurazioni flessibili e fornisce segnali basati su dati di posizione o altre metriche, come la temperatura o l’intensità del campo magnetico.
Dettagli tecnici e affidabilità

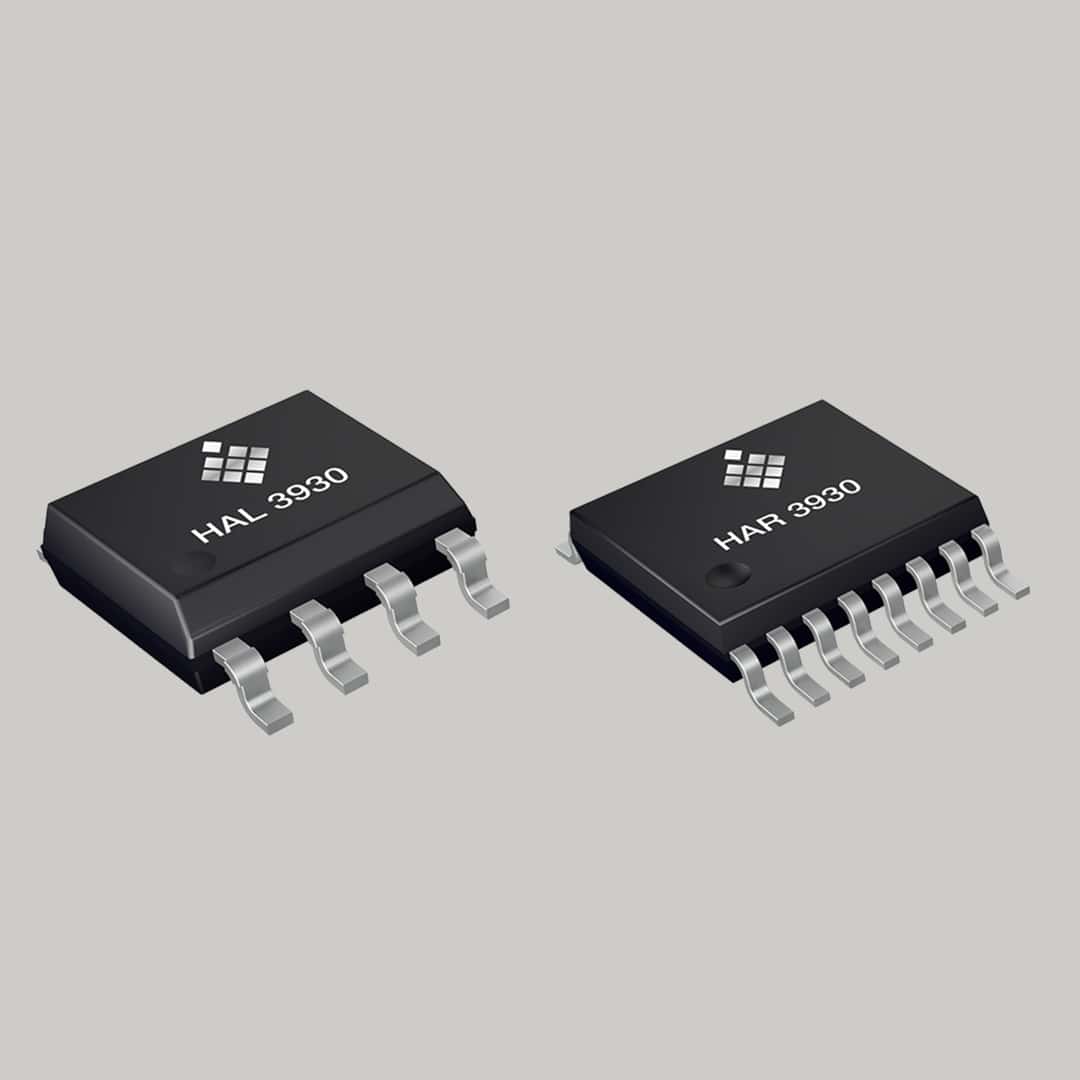

Il modello HAR 3930-4100, con la sua configurazione a doppio die, garantisce una ridondanza completa e un’alta affidabilità. Questo design non solo riduce i costi complessivi di sistema ma migliora anche la durabilità e la resilienza del sensore.
Il modello HAL 3930-4100 è invece ideale per applicazioni che richiedono un singolo die, con un imballaggio compatto SOIC8. Questi sensori vantano un’ampia gamma di misurazioni che includono rilevamenti angolari a 360°, tracking lineare e dati di posizione 3D per magneti, vitali in numerosi contesti di applicazione.
Vantaggi unici e caratteristiche chiave
I nuovi sensori TDK spiccano per la loro resistenza ai campi magnetici esterni e per l’alta robustezza contro disallineamenti meccanici nelle configurazioni rotative.
Sono inoltre ottimizzati per lavorare efficacemente con magneti in ferrite. La loro conformità ASIL C secondo lo standard ISO 26262 li rende particolarmente adatti per applicazioni in ambito automotive, anche in condizioni di temperature estreme, variabili da -40 °C a 160 °C.
